DXW2高壓帶電顯示閉鎖裝置使用說明書：
一、概述
DXW(N)型感應式高壓帶電顯示閉鎖裝置是一種新型的防止電氣誤操作裝置，適用于交流50HZ、額定電壓12～550KV的戶外(亦適用于戶內)電氣設備或網絡上，能在被監測一次線路安全距離外，檢測被測一次線路是否有電，防止電氣誤操作。
本裝置系非接觸式高壓帶電檢測裝置。
本裝置具有閃光顯示、音響報警、自檢以及啟動強制閉鎖回路等功能。
本裝置的閉鎖回路與線路側接地刀閘 (臨時接地點)、母線接地刀閘 (臨時接地點)及主變接地刀閘 (臨時接地點)、間隔網門的閉鎖裝置（電磁鎖、機械程序鎖、微機防誤閉鎖裝置等）聯鎖后，能起到防止帶電誤合接地閘刀(誤掛接地線)、誤入帶電間隔的作用。
本裝置是根據國家電網公司《防止電氣誤操作裝置管理規定》第二十二條第11款、《江蘇省電力公司防止電氣誤操作裝置管理規定》第4.4條和4.7條、《電業安全工作規程》第4.3.3條的要求研制的。經較長時間的使用，工作正常、安全可靠、反映良好。
本裝置符合中華人民共和國電力行業標準DL／T538《高壓帶電顯示裝置》。
二、工作原理：

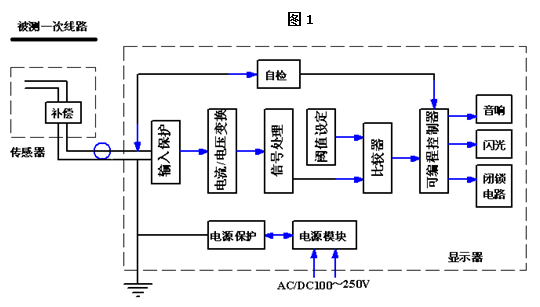

本裝置是利用被測一次線路與傳感器之間的電場耦合，在傳感器上感應出電荷，并經顯示器形成電流信號。此信號經顯示器處理后推動指示燈和閉鎖回路。其原理框圖見圖1。
本裝置由傳感器、顯示器兩部分組成，顯示器中含有閉鎖回路。
本裝置傳感器共有3支，分別正面對準“A、B、C”三相被測一次線路，它接收被測一次線路電場信號，將之傳送給顯示器進行比較判斷，顯示器根據被測一次線路是否帶電，給出相應的指示和閉鎖信號。
三、指示、閉鎖和自檢
當被測一次線路帶電時，“A、B、C”三相指示燈閃亮，“解鎖”指示燈熄滅，且輸出強制閉鎖信號（觸點為常態，微機閉鎖接口無電信號輸出）。
當被測一次線路不帶電時，“A、B、C”三相指示燈都熄滅，“解鎖”指示燈亮，同時解除閉鎖信號（觸點為瞬態，微機閉鎖接口有電信號輸出），便可進行設備操作。
本裝置采用分相控制，任何一相帶電即閃光報警，并輸出強制閉鎖信號，當顯示器失去工作電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。
本裝置能自動檢測傳感器，當傳感器開路、短路及傳感器電纜受潮時，電源指示燈閃亮，故障相指示燈微閃亮，并輸出強制閉鎖信號。
本裝置顯示器上設有“自檢”功能，可自動檢測傳感器和顯示器的各功能模塊。按下“自檢”按鍵，若本裝置正常，“A、B、C”三相指示燈閃亮，“解鎖”指示燈熄滅，且輸出強制閉鎖信號；若本裝置有故障，相應相的指示燈不亮。

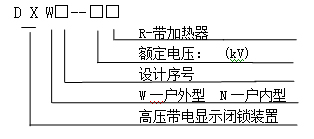

四、產品型號
五、使用條件:
周圍空氣溫度：+55 ～ -35℃；
陽光輻射：≤1000W/m2；
海拔：≤3000m；
污穢等級：Ⅱ級；
覆冰等級：20級；
風速：≤34m/s；

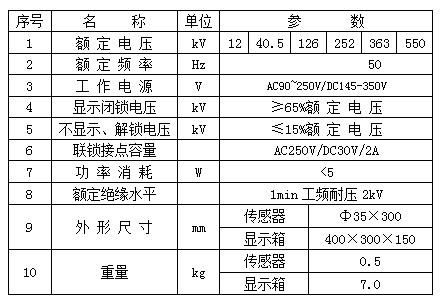

六、主要技術參數:

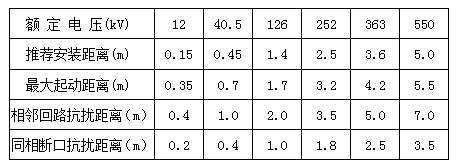

七、傳感器的安裝距離和抗干擾距離:
八、裝置特點：
可靠性
傳感器為全密封結構，外表涂有RTV長效防污閃涂料，電路板經防潮處理，顯示箱及安裝部件為全不銹鋼材料，防雨、防潮、防塵、防銹。
傳感器且具有明顯的方向性、較寬的電壓感應范圍，安全可靠。
經濟性
傳感器不與帶電體直接接觸，安裝與檢修時無需停電，無需做局放試驗，簡單方便，維護費用低，使用壽命長。
功能全
本裝置具有閃光和聲響提示、自檢以及啟動強制閉鎖回路等功能，能與電磁鎖、機械程序鎖、電氣閉鎖裝置、微機防誤閉鎖裝置等聯鎖，真正起到全方位強制閉鎖作用。
適應性
形式多樣，可廣泛適用于12～550KV戶外、戶內、GIS組合電器及開關柜等場所。
九、外形及安裝尺寸：

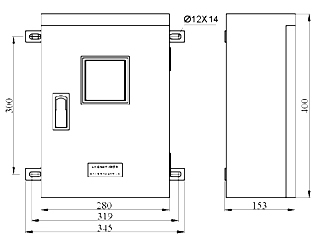

 圖2防雨箱
 |
 |
| 圖3 傳感器支桿 |
圖4 傳感器 |
 |
 |
| 圖5 傳感器支桿緊固夾 |
圖6 顯示防雨箱抱箍 |
十、安裝與調試：
1、安裝：安裝位置參考圖8，接線方式參考圖7；必須正確接線，否則可能損壞裝置或不能正確閉鎖。
⑴ 將顯示箱用抱箍或夾板安裝于被測一次線路絕緣子支柱上，正對地刀操作走廊。
⑵ 將三支傳感器分別固定于被測一次線路A、B、C相正下方，并保持相對平行，并將信號線通過穿線管引到顯示箱。在采取可靠的安全措施下，一般均可進行帶電安裝。
⑶ 將工作電源引入顯示箱，注意電源性質要與本裝置的要求一致。
⑷ 將閉鎖回路接入顯示箱，注意區分閉鎖回路類型。
2、調試：
⑴ 必須在被測一次線路帶電時進行調試。
⑵ 打開顯示器面板，將“閾值”微動開關第1、2、3、4位都撥到ON（上邊）位置，分別調節電位器RK1、RK2、RK3，使A、B、C相指示燈剛好由亮變滅。
⑶ 將“閾值”微動開關第1、2、3位撥到OFF（下邊）位置，結束調試，蓋上面板即可投入運行。
十一、與各類防誤裝置的配合：
1、與電磁鎖的配合

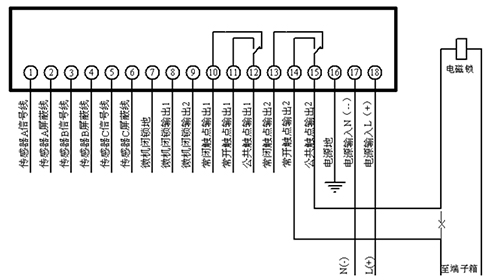

 圖 7
如圖7，在線路側加裝DXW（N）裝置后，當線路帶電時，DXW（N）常開觸點斷開，電磁鎖不能取得工作電源，從而不能打開電磁鎖，達到防止帶電合地刀（掛地線）的要求；當線路無電時，DXW（N）常開觸點閉合，就可以去合地刀（掛地線）。
2、與機械程序鎖的配合

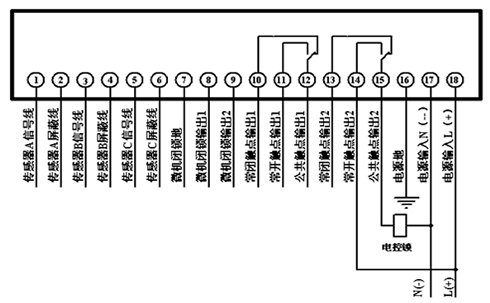

如圖9，當圖8所示線路帶電時，DXW（N）常開觸點斷開，電控鎖不能取得工作電源，鑰匙在該鎖具中不能轉動，從而不能進行下一步合地刀3（掛地線）的操作，防止帶電合地刀；當線路無電時，DXW（N）常開觸點閉合，電控鎖取得工作電源，鑰匙在該鎖具中可以轉動，就可以去合地刀3（掛地線）。
以圖8為例，該回路的停電操作順序?yàn)?送電與此相反)：分開關→分線刀→分母刀→合地刀1→合地刀2→取鑰匙去操作DXW（N）中的電控鎖，線路無電時可轉動→去合地刀3（掛地線）。
 圖 8
 圖 9
3、與微機防誤閉鎖裝置的配合
⑴ 與非電磁電氣式微機防誤閉瑣裝置的配合（以珠海、南瑞微機防誤閉鎖裝置為例）：
將驗電鎖接入本裝置顯示器的端子⑦和⑧（或⑨）。在合線路地刀（打開地刀鎖）或線路掛接地線（打開臨時接地鎖）之前，電腦鑰匙到本裝置中安裝的驗電鎖采集信號（采碼），如線路有電，驗電不通過，地刀鎖（臨時接地鎖）不能打開，不能合地刀（掛地線）；如線路沒有電，驗電通過，能打開地刀鎖（臨時接地鎖），合地刀（掛地線）。
⑵ 與電磁電氣式微機防誤閉鎖裝置的配合：
基本原理同電磁鎖的配合相同，利用本裝置提供的常開接點實現閉鎖要求。
4、與GIS等一次設備的配合
基本原理同電磁鎖的配合相同，利用本裝置提供的常開接點控制電動地刀的合閘回路。
本裝置還可以和GIS原廠內置傳感器配合,此時一般需要去掉防雨箱，直接安裝顯示器盒在GIS控制箱內即可。
十二、一般故障排除方法（見下表）：

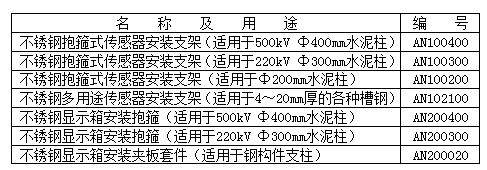

十三、可選附件及編號（見下表）：
十四、訂貨須知
用戶訂貨請注明：
1．產品型號；
2．訂貨數量；
3．安裝附件編號及數量；
4．工作電源額定電壓；
5．防誤裝置類型及廠家；
6．一次設備類型及安裝方式。 |
