DXW(N)4高壓帶電顯示閉鎖裝置使用說明書：
一、概述
DXW4型感應式高壓帶電顯示閉鎖裝置是一種新型的防止電氣誤操作裝置，適用于交流50HZ、額定電壓12～550KV的戶外(亦適用于戶內)電氣設備或網絡上，能在被監測一次線路安全距離外，檢測被測一次線路是否有電，防止電氣誤操作。
本裝置系非接觸式高壓帶電檢測裝置。
本裝置具有閃光顯示、音響報警、故障報警、自檢以及啟動強制閉鎖回路等功能。
本裝置的閉鎖回路與線路側接地刀閘 (臨時接地點)、母線接地刀閘 (臨時接地點)及主變接地刀閘 (臨時接地點)、間隔網門的閉鎖裝置（電磁鎖、機械程序鎖、微機防誤閉鎖裝置等）聯鎖后，能起到防止帶電誤合接地閘刀(誤掛接地線)、誤入帶電間隔的作用。
本裝置是根據國家電網公司《防止電氣誤操作裝置管理規定》第二十二條第11款、《江蘇省電力公司防止電氣誤操作裝置管理規定》第4.4條和4.7條、《電業安全工作規程》第4.3.3條的要求研制的。經較長時間的使用，工作正常、安全可靠、反映良好。
本裝置符合中華人民共和國電力行業標準DL/T538《高壓帶電顯示裝置》。
二、工作原理：
本裝置是利用被測一次線路與傳感器之間的電場耦合，在傳感器上感應出電荷，并經顯示器形成電流信號。此信號經顯示器處理后推動指示燈和閉鎖回路。其原理框圖見圖1。
本裝置由傳感器、顯示器兩部分組成，顯示器中含有閉鎖回路。
本裝置傳感器共有3支，分別正面對準“A、B、C”三相被測一次線路，
它接收被測一次線路電場信號，將之傳送給顯示器進行比較判斷，顯示器根據被測一次線路是否帶電，給出相應的指示和閉鎖信號。
三、指示、閉鎖和自檢及故障報警
當被測一次線路帶電時，“A、B、C”三相指示燈閃亮，“解鎖”指示燈熄滅，且輸出強制閉鎖信號（觸點為常態，微機閉鎖接口無電信號輸出）。
當被測一次線路不帶電時，“A、B、C”三相指示燈都熄滅，“解鎖”指示燈亮，同時解除閉鎖信號（觸點為暫態，微機閉鎖接口有電信號輸出），便可進行設備操作。
本裝置采用分相控制，任何一相帶電即閃光報警，并輸出強制閉鎖信號，當顯示器失去工作電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。
本裝置能自動檢測傳感器，當傳感器開路、短路及傳感器電纜受潮時，故障指示燈亮，同時故障相指示燈微閃亮，并輸出強制閉鎖信號。
本裝置顯示器上設有“自檢”功能，可自動檢測傳感器和顯示器的各功能模塊。高壓停電后按下“自檢”按鍵，若本裝置正常，“A、B、C”三相指示燈閃亮，“解鎖”指示燈熄滅，且輸出強制閉鎖信號；若本裝置或傳感器有故障，如傳感器短線，短路等，故障指示燈點亮提示。
裝置正常時故障指示燈熄滅。故障輸出接點隨故障指示燈一起動作。

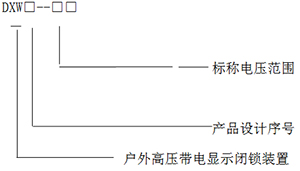

四、產品型號
五、使用條件:
周圍空氣溫度：+55 ～ -35℃；
陽光輻射：≤1000W/m2；
海拔：≤3000m；
污穢等級：Ⅱ級；
覆冰等級：20級；
風速：≤34m/s；

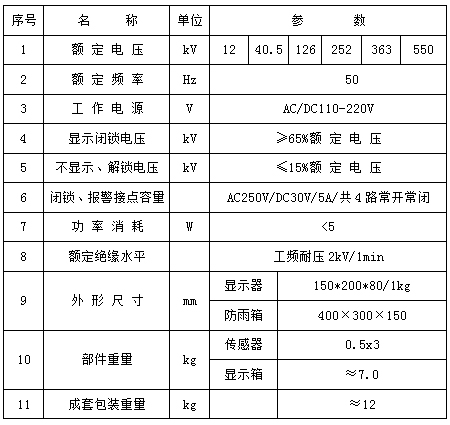

六、主要技術參數:
七、傳感器的安裝距離和抗干擾距離:
注：上表距離數據僅供參考，具體現場安裝時必須在首先要確保安裝人員的安全以及設備的安全下進行，若不能保證安全則請重新考慮安裝位置的選擇，以及是否需要另行選擇更安全可靠的方案安裝本裝置。
八、裝置特點：
可靠性
傳感器為全密封結構，外表涂有RTV長效防污閃涂料，電路板經防潮處理，顯示箱及安裝部件為全不銹鋼材料，防雨、防潮、防塵、防銹。
傳感器且具有明顯的方向性、較寬的電壓感應范圍，安全可靠。
經濟性
傳感器不與帶電體直接接觸，安裝與檢修時無需停電，無需做局放試驗，簡單方便，維護費用低，使用壽命長。
功能全
本裝置具有閃光和聲響提示、自檢以及啟動強制閉鎖回路等功能，能與電磁鎖、機械程序鎖、電氣閉鎖裝置、微機防誤閉鎖裝置等聯鎖，真正起到全方位強制閉鎖作用。
適應性
形式多樣，可廣泛適用于12～550KV戶外、戶內、GIS組合電器及開關柜等場所。

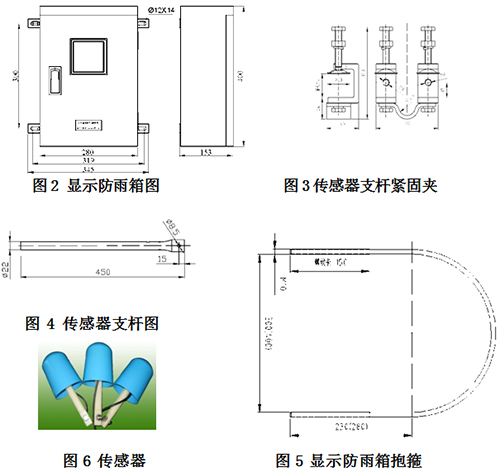

九、外形及安裝尺寸：
十、安裝與調試（具體依照現場）：
1、安裝：接線方式參考圖7；必須正確接線，否則可能損壞裝置或不能正確閉鎖。
⑴ 將顯示箱用抱箍或夾板安裝于被測一次線路絕緣子支柱上，正對地刀操作走廊。
⑵ 將三支傳感器分別固定于被測一次線路A、B、C相正下方，并保持相對垂直，并將信號線通過穿線管引到顯示箱并接到Z1端子上面。在采取可靠的安全措施下，一般均可進行帶電安裝。
⑶ 將工作電源引入顯示箱，注意電源性質要與本裝置的要求一致。
⑷ 將閉鎖回路接入顯示箱，注意區分閉鎖回路類型，取用的接點位置是否正確。
請注意：端子排編號3-16號端子可以進行工頻耐壓試驗，其余所有端子均不能進行耐壓試驗！

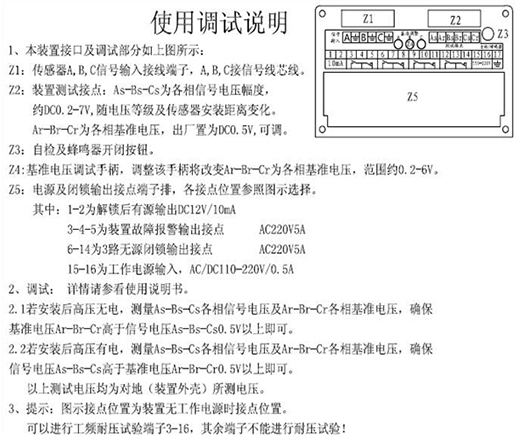

2、調試請參照下圖所示調試方法進行。

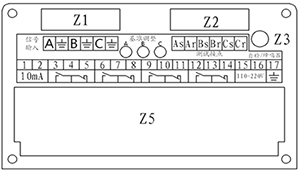

端子功能說明：圖示接點位置為裝置無工作電源時接點位置
Z1區：傳感器A,B,C信號輸入接線端子，A,B,C接信號線芯線，且屏蔽層連接需可靠。
Z2區：裝置測試接點：As-Bs-Cs為各相信號電壓幅度，DC0.15-7.0V
隨電壓等級及現場傳感器安裝情況。
正確安裝后此電壓須>DC0.5V。
Ar-Br-Cr為各相基準電壓，出廠置為DC0.5V,可調。
Z3區：自檢及蜂鳴器開閉按鈕(已改動到面板上)。
Z4區:基準電壓調試手柄，調整該手柄將改變Ar-Br-Cr為各相基準電壓，范圍約0.2-6V。
Z5區：電源及閉鎖輸出接點端子排，各接點位置參照圖示選擇。
其中：1-2為解鎖后有源輸出DC12V/10mA
3-4-5為裝置故障報警輸出接點 AC220V5A
6-14為3路無源閉鎖輸出接點 AC220V5A
15-16為工作電源輸入，AC/DC110-220V/0.5A
端子排編號3-16號端子可以進行工頻耐壓試驗，其余所有端子均不能進行耐壓試驗！
2.1、若安裝后高壓無電：
測量As-Bs-Cs各相信號電壓及Ar-Br-Cr各相基準電壓，確保基準電壓Ar-Br-Cr>As-Bs-Cs DC0.5V以上即可。
2.2、若安裝后高壓有電：
測量As-Bs-Cs各相信號電壓及Ar-Br-Cr各相基準電壓，確保信號電壓As-Bs-Cs>Ar-Br-Cr DC0.5V以上即可。
以上測試電壓均為對地（裝置外殼）所得直流電壓。
請注意：由于裝置采用感應式采集高壓信號，故此信號會受到現場結構，環境，臨近間隔，雨霧等的一定影響。
建議：新裝裝置保證各相信號電壓約為基準電壓值的2倍左右投運，即Vas=2Var，Vbs=2Vbr，Vcs=2Vcr此時一般情況均能保證裝置正常閉鎖，解鎖。

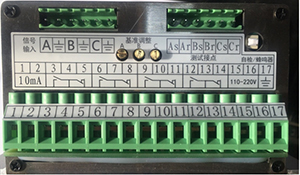

十一、接線端子圖片：

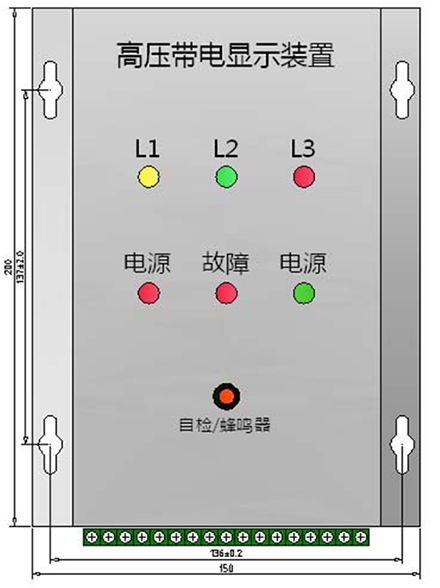

十二、顯示器外形及安裝尺寸：

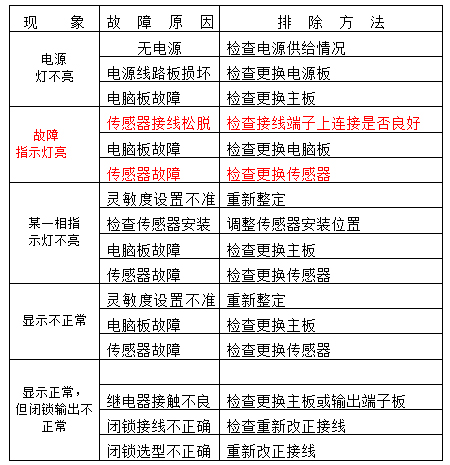

十三、一般故障排除方法（見下表）
不建議現場維修裝置，建議確認某部件故障后整體更換。
十四、訂貨須知
用戶訂貨請注明：
1．產品型號；
2．訂貨數量；
3．傳感器線長；
4．工作電源額定電壓；
5．一次設備類型及安裝方式。 |
